Дренажно-распределительные системы

Назначение дренажно-распределительных систем

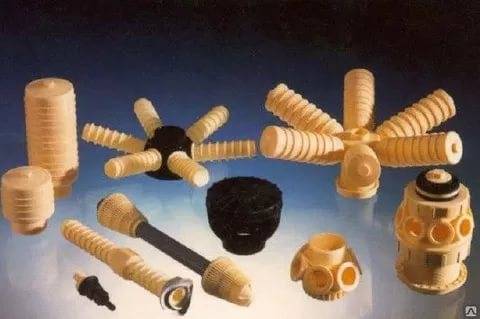

В фильтрующих системах бытового и промышленного назначения распределительные системы включают верхнее и нижнее дренажно-распределительные устройства. Тип и состав распределительной системы зависит от размера и типа корпуса фильтра, а также от расположения управляющего клапана. Распределительные системы делятся на две группы: для систем с верхним расположением управляющего клапана (дополнительно включают центральную водоподъемную трубу), и для систем с боковым расположением управляющего клапана. Все элементы распределительной системы устойчивы к воздействию деионизованной воды и химических реагентов. В фильтрах с корпусами диаметром от 8 до 13 дюймов используются колпачковые или стековые дренажно-распределительные устройства. Колпачковые устройства представляет собой единую конструкцию.

Стековые устройства состоят из пластиковых сегментов, скрепленных между собой винтами из нержавеющей стали. Отличительной особенностью стековых распределительных систем является их способность расширяться во время обратной промывки. В результате этого вымываются все загрязнения, которые могли попасть в распределительную систему во время работы фильтра.

Стандартный размер щелей дренажно-распределительных устройств — 0,25–0,33 мм. Распределительные системы с размером щелей 0,18–0,25 мм используются для систем с мелкодисперсной фильтрующей загрузкой, а 0,41–0,51 мм — для систем с высокими скоростями потока воды. В корпусах диаметром от 14 до 48 дюймов для фильтрующих систем промышленного назначения нижние дренажно-распределительное устройство представляет собой основание с лучевыми распределительными водосборниками. В фильтрах с резервуарами диаметром от 14 до 48 дюймов с верхней посадкой управляющего клапана для соединения верхних и нижних дренажно-распределительных устройств с водоподъемной трубой используется клеевое соединение. В фильтрах с корпусами диаметром от 14 до 48 дюймов с боковой посадкой управляющего клапана водоподъемная труба не используется.
